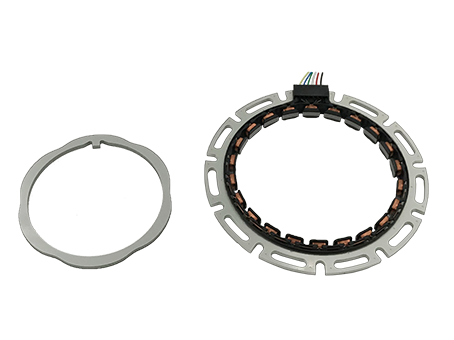

VR形レゾルバ（Singlsyn）
TSY1050タイプ
仕様
| ステータ外径 | Φ167 mm | |
|---|---|---|
| ステータ内径 | Φ118 mm | |
| ロータ内径 | Φ100 mm | |
| 励磁電源 | AC 7 Vrms, 10 kHz | |
| 変圧比 | 0.2±8 % | |
| 精度（機械角） | 2X | 60' p-p MAX |
| 3X | 40' p-p MAX | |
| 4X | 30' p-p MAX | |
| 5X | 24' p-p MAX | |
| 6X | 20' p-p MAX | |
| 入力インピーダンス | 75 Ω±8 % | |
| 軸倍角 | 2X～5X | |
| 許容回転速度 | 10,000 min-1 | |
| 動作温度範囲 | －40～＋150 ℃ | |
| 質量（ステータ） | 262 g NOM | |
| 質量（ロータ） | 72 g NOM | |
| 形式（ステータ） | 2X | TSY1050N1112E227 |
| 3X | TSY1050N1113E227 | |
| 4X | TSY1050N1114E227 | |
| 5X | TSY1050N1115E227 | |
| 6X | TSY1050N1116E227 | |
| 形式（ロータ） | 2X | EUA5650N0012 |
| 3X | EUA5650N0013 | |
| 4X | EUA5650N0014 | |
| 5X | EUA5650N0015 | |
| 6X | EUA5650N0016 | |

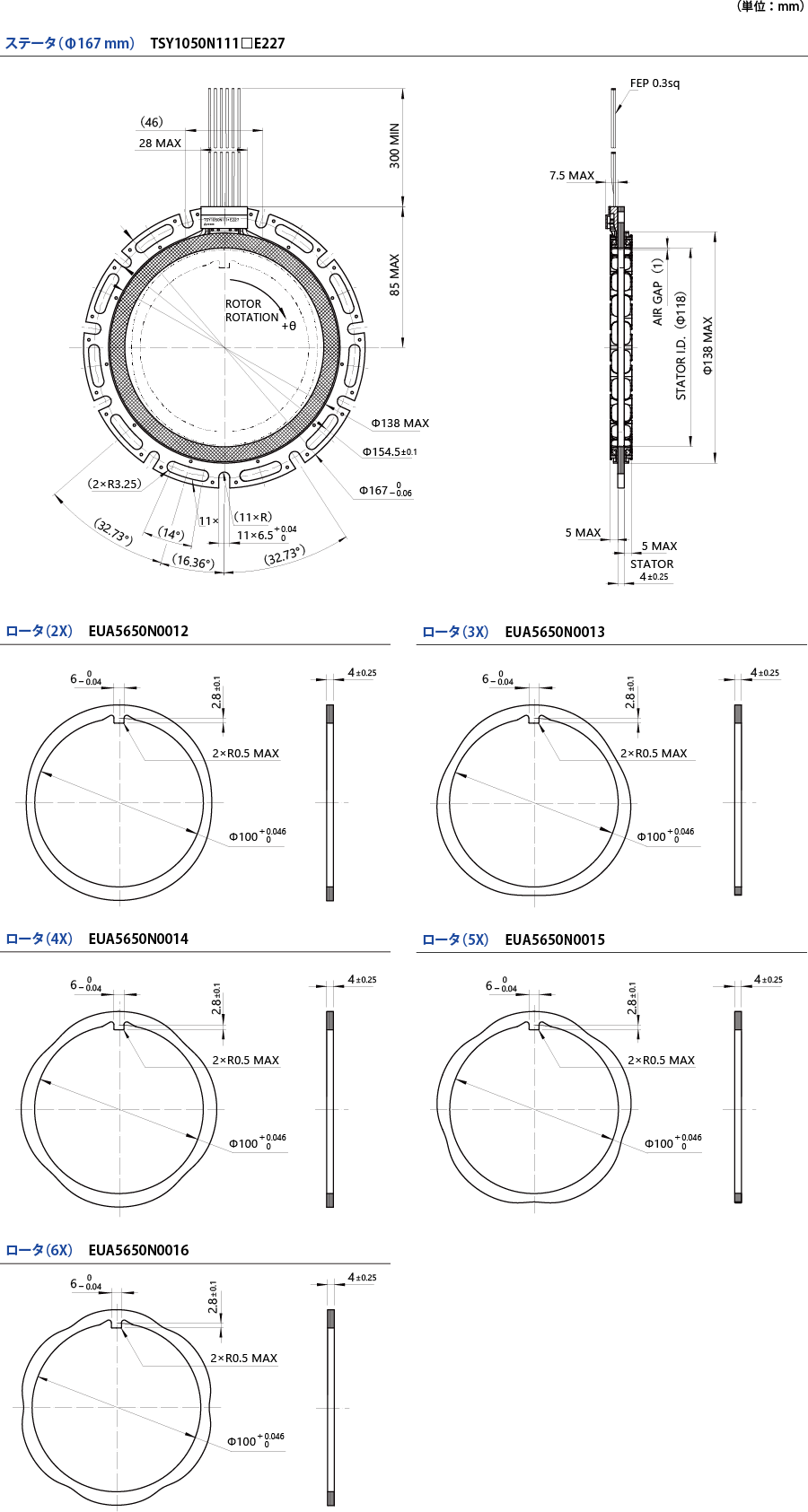

外形図
※指定無き寸法公差は±0.5
