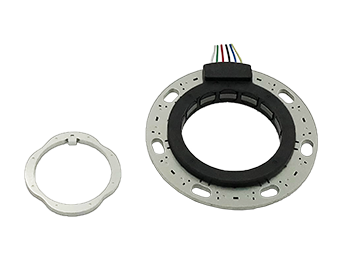

VR形レゾルバ（Singlsyn）
TSY1030タイプ
仕様
| ステータ外径 | Φ101 mm | Φ106 mm | |
|---|---|---|---|
| ステータ内径 | Φ58 mm | ||
| ロータ内径 | Φ45 mm | ||
| 励磁電源 | AC 7 Vrms, 10 kHz | ||
| 変圧比 | 0.2±8 % | ||
| 精度（機械角） | 2X | 60' p-p MAX | |
| 3X | 40' p-p MAX | ||
| 4X | 30' p-p MAX | ||
| 5X | 24' p-p MAX | ||
| 入力インピーダンス | 75 Ω±8 % | ||
| 軸倍角 | 2X～5X | ||
| 許容回転速度 | 20,000 min-1 | ||
| 動作温度範囲 | －40～＋150 ℃ | ||
| 質量（ステータ） | 155 g NOM | ||
| 質量（ロータ） | 21 g NOM | ||
| 形式（ステータ） | 2X | TSY1030N5112E227 | TSY1030N1112E227 |
| 3X | TSY1030N5113E227 | TSY1030N1113E227 | |
| 4X | TSY1030N5114E227 | TSY1030N1114E227 | |
| 5X | TSY1030N5115E227 | TSY1030N1115E227 | |
| 形式（ロータ） | 2X | EUA5630N0012 | |
| 3X | EUA5630N0013 | ||
| 4X | EUA5630N0014 | ||
| 5X | EUA5630N0015 | ||

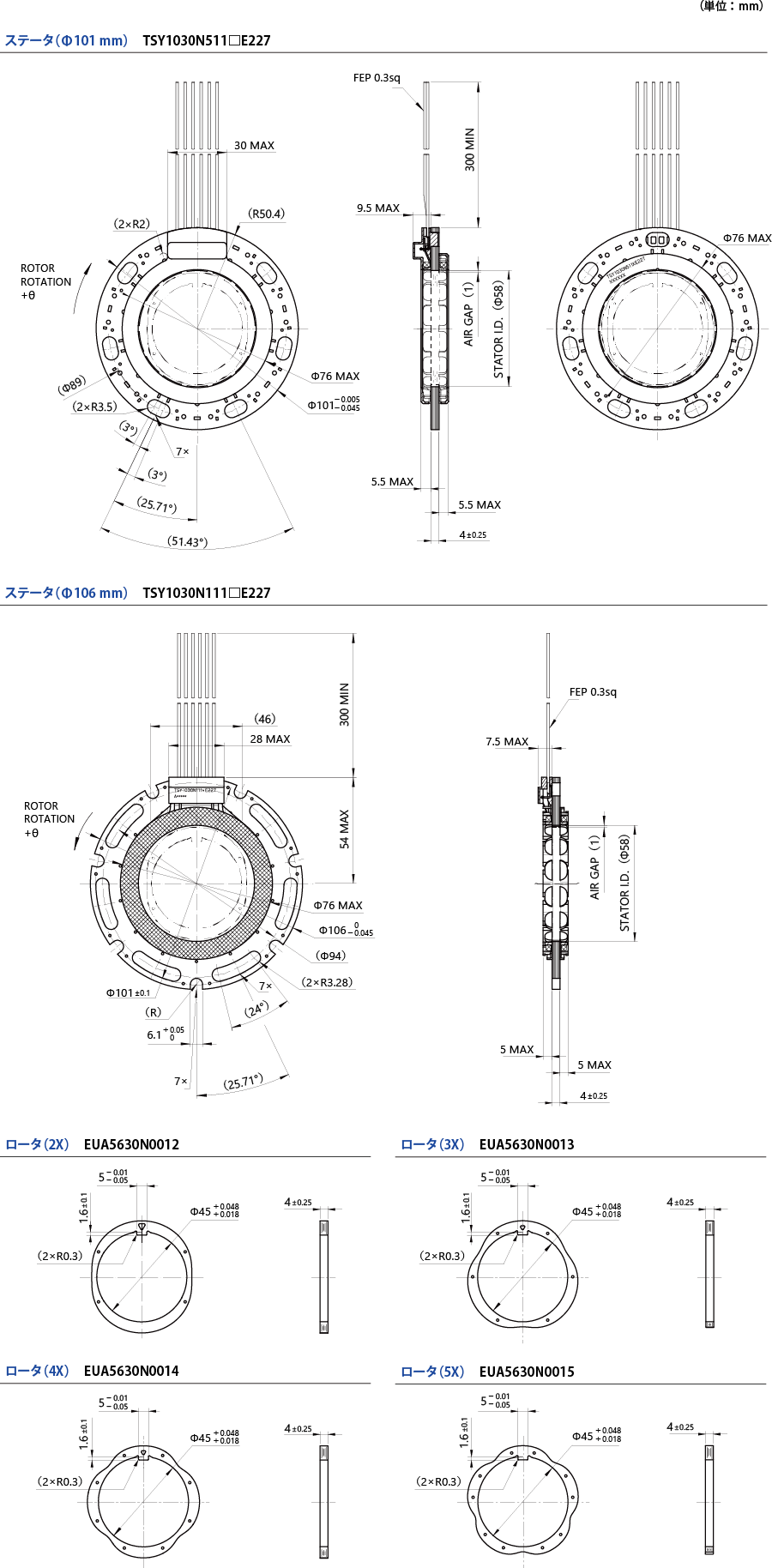

外形図
※指定無き寸法公差は±0.5
